2. La partie automate
2.1 La synthèse
|
|
UDT | VARIABLES | SECTIONS |
|---|---|---|---|
| Commun à LINA et API | UDT_GEST_TRACA UDT_EVT_TAMPON UDT_TRACA_LINA |
TRACA_EQP01 |
|
| Automate | SEQ_10MW_4C2I1E | SEQ_TRACA_EQP01 | FCxxx_GESTION_EVTFC72_DEFAUTS_COM |
Le standard API :
Siemens → FC20000 –FC29000 – LINA
Schneider → %MW40000 - %MW59999
Détails :
SEQ_TRACA_EQP01 : Contient un UDT de séquence générique sur lequel va se baser notre séquence.
TRACA_EQP01 : Contient le tableau tampon lu par Lina ainsi que la variable de communication.
2.2 Les structures
2.2.1 SEQ_10MW_4C2I1E

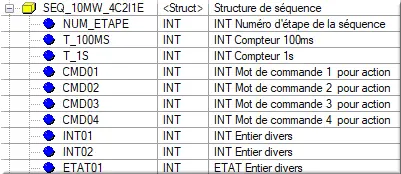

Figure 4 : UDT de gestion de séquence
2.2.2 UDT_EVT_TAMPON

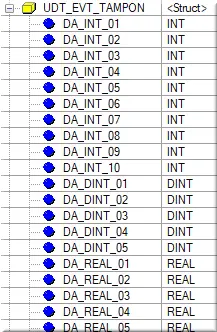

Figure 5 : UDT contenant les variables tampons
2.2.3 UDT_GEST_TRACA
Figure 6 : UDT de gestion de traçabilité Lina
2.2.4 UDT_TRACA_LINA
UDT regroupant les données tampons et la gestion de la traçabilité.
Une instance est à créer pour chaque évènement.
Figure 7 : UDT tampons et gestion traçabilité
2.3 Les variables par équipement
Les plages d’adresses Unity concernant Lina ne sont pas encore fixes.
Celles renseignées ci-dessous servent d’exemple :

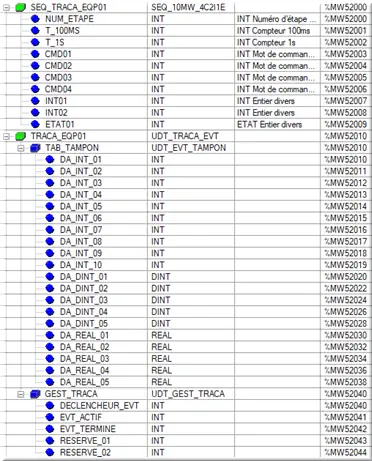

Figure 8 : Traça des variables de l’équipement 01
2.4 Les sections Automate
2.4.1 FC72_DEFAUTS_COM
Figure 9 : Défaut 0292
2.4.2 GESTION_TRACA_EQP01

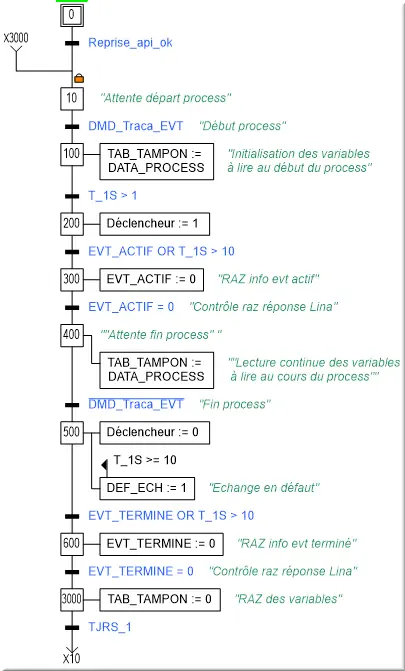

Figure 10 : Grafcet traça eqp01
